電纜橋架設計的標準

　　規劃標準

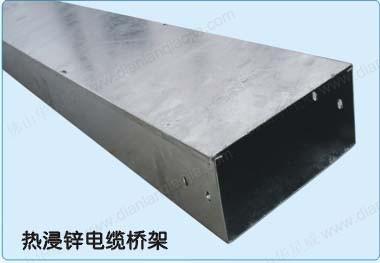

　　一、電纜橋架型式及種類的挑選

　　1、需屏蔽電器攪擾的電纜網路或有防護外部(如：有腐蝕液體，易燃粉塵等環境)影響的要求時，應選用(FB)類槽式復合型防腐屏蔽電纜橋架(帶蓋)

　　2、強腐蝕性環境應選用(F)類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用相同材料，提高橋架及附件的運用壽命，電纜橋架。在簡略積灰和其它需隱秘的環境或野外場所宜加蓋板。

　　3、除上述情況外，可根據現場還環境及技能要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在簡略積灰和其它需隱秘的環境或野外場所宜加蓋板。

　　4、在公共通道或野外跨過道路段，底層梯級的底部宜加墊板或在該段運用托盤 。大跨距跨過公共通道時，可根據用戶要求提高橋架的載荷才干或選用行架。

　　5、大跨距(>3m)要選用復合型橋架(FB)。

　　6、野外要選用復合環氧樹脂橋架(F)。

　　二、標準挑選

　　1、橋架的寬度和高度就按下表挑選，并應契合電纜真充率不超越有關標準標準的規定值，動力電纜可取40-50%，控制電纜可取50-70%，其他需予留10-25%的式程打開余量。

　　2、各種彎通及附件標準應契合工程安排條件并與橋架相配套。

　　3、支、吊架標準的挑選，應按橋架標準、層數、跨距等條件裝備。并應滿意荷載的要求。

　　4、橋架橫截面積的挑選見表

　　三、支、吊架的裝備

　　1、戶內支、吊短跨距一般采取1.5-3m。野外立柱中跨距一般采取6m。

　　2、非直線段的支、吊架裝備就遵從以下原則。當橋架寬度小于300mm時，應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架。當橋架寬度>300mm時，除契合下述條件外，在非直線段中部還應增設一個支、吊架。

　　3、橋架多層設置時層間中心距為200，250，300，350mm。

　　4、橋架直線段每隔50m應予留伸縮縫20-30mm(金屬橋架)。

　　四、防火

　　要求橋架防火的區段，須選用鋼制或不燃、阻燃材料。我公司出產的BJⅢ系列電纜橋架均為防火橋架。

　　五、接地

　　1、橋架體系應具有牢靠的電氣聯接并接地(只對金屬橋架)。

　　2、當答應使用橋架體系構成接地干線回路時應契合下列要求。橋架端部之間聯接電阻應不大于0.00033歐姆，接地孔應根除絕緣涂層。在1KV及以下中性點直接接地體系中，受電設備的接地與體系中性線接地相連。裝有處動切斷供電裝軒時，橋架的級長方向金屬橫截面積應不小于規定值。

　　3、沿橋架全長另敷設接地干線時，每段(包含非直線段)橋架應至少有一點與接地干線牢靠聯接。

　　4、關于振蕩場所，在接地部位的聯接處應設備彈簧圈。

　　六、橋架體系規劃內容

　　橋架體系工程規劃應與土建、工藝以及有關專業親近相配合以承認很好安排，其規劃內容可含有：

　　1、橋架體系的有關剖面圖。

　　2、橋架體系的平面安排圖。

　　3、橋架體系所需直線段、彎通、支、吊架標準和數量的明細表以及必要的說明。

　　4、有特殊要求的非標件技能說明或示意圖。

　　七、設備

　　電纜橋架的設備請參照我國修建標準規劃研究院所發行的JSJT-121全國通用修建標準規劃-電氣設備標準圖集《電纜橋架設備》04D701-3。

　　八、規劃要求

　　1、橋架體系的途徑平面安排圖;

　　2、橋架體系的有關斷面圖。

　　3、橋架體系所用防腐原料及所需直通、彎通、支(吊)架等的標準和數量明細表以及必要的說明，聯接板及螺絲、防護帽按以上要求由出產廠家配齊。

　　4、有特殊要求的非標準技能說明或示圖。

　　5、在預算有限的范圍內，規劃需求契合安全的要求。
